Apéndices:

Agudeza visual

La agudeza visual corresponde a la cantidad de sensores presentes en el ojo que corresponde a una acuidad visual angular de 1/3.000 que corresponde a ¹/₆₀ º (α = 1’ minuto de grado).

Entonces la distancia mínima de observación se calcula con:

D= (H / 2 NL) / tan (α/2) = 3437 H / NL

Donde:

NL: numero de líneas horizontales

D: distancia de observación mínima [cm]

H: altura de la pantalla [cm]

Definición estándar: 3437 * 40 cm / 568 = 242 cm

Definición mejorada: 3437 * 40 cm / 720 = 190 cm

Alta definición: 3437 * 40 cm /1080 = 127 cm

Conclusión: La distancia mínima de observación en alta definición es la mitad que en definición estándar.

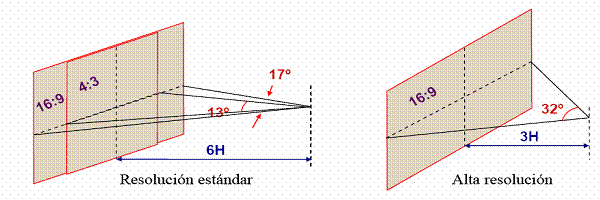

Angulo de visión horizontal

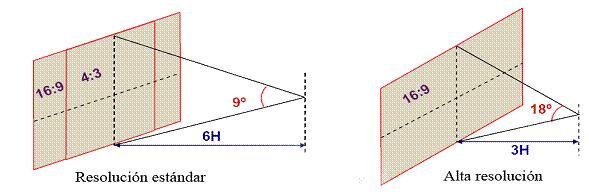

Angulo de visión vertical:

Alta definición:

Según la norma ITU-R BT.709-5:

“Es un sistema diseñado para observar la imagen a una distancia de aproximadamente tres veces su altura, de forma que el sistema sea virtualmente o casi virtualmente transparente a la calidad de la presentación que se habría percibido en la escena o representación original, a un observador con agudeza visual normal”.

Formato anamórfico:

Ejemplo: imagen original en 16:9 y con compresión anamórfica en 4:3:

16:9 anamórfico 4:3

Cobertura relativa de las distintas resoluciones:

Formatos del estándar ATSC

La siguiente carta muestra los 18 formatos del estándar ATSC:

N#	Formato	Píxeles Verticales	Píxeles Horizontales	Formato del píxel	Relación de aspecto	Modo de barrido	Frecuencia de trama
1	HD	1080	1920	Cuadrado	16:9	Progresivo	24
2	HD	1080	1920	Cuadrado	16:9	Progresivo	30
3	HD	1080	1920	Cuadrado	16:9	Entrelazado	30
4	HD	720	1280	Cuadrado	16:9	Progresivo	24
5	HD	720	1280	Cuadrado	16:9	Progresivo	30
6	HD	720	1280	Cuadrado	16:9	Progresivo	60
7	ED	480	704	Rectangular	16:9	Progresivo	24
8	ED	480	704	Rectangular	16:9	Progresivo	30
9	ED	480	704	Rectangular	16:9	Progresivo	60
10	ED	480	704	Rectangular	4:3	Progresivo	24
11	ED	480	704	Rectangular	4:3	Progresivo	30
12	ED	480	704	Rectangular	4:3	Progresivo	60
13	ED	480	704	Cuadrado	4:3	Progresivo	24
14	ED	480	640	Cuadrado	4:3	Progresivo	30
15	ED	480	640	Cuadrado	4:3	Progresivo	60
16	SD	480	704	Rectangular	16:9	Entrelazado	30
17	SD	480	704	Rectangular	4:3	Entrelazado	30
18	SD	480	640	Cuadrado	4:3	Entrelazado	30

Resoluciones del TV LCD:

Fotografías:

Decodificador ATSC Samsung SIR-T150

Televisor de 32” 32PW5321

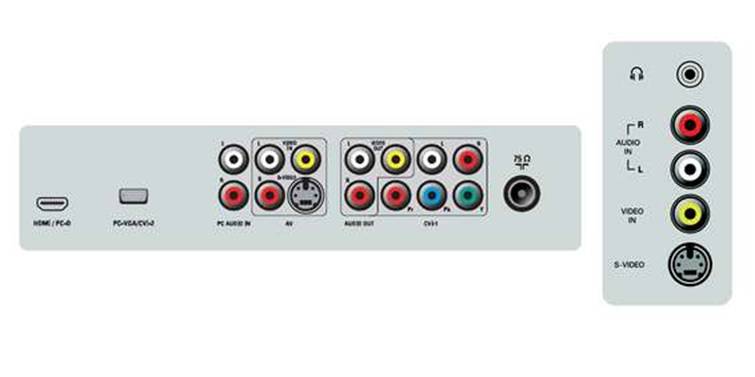

Conexiones traseras del TV

Todas las fotografías están tomadas con una cámara SONY en 4 Mpíxeles.

Definición del TV mostrando un área de 7x11 cm. Detalle de la película TITANIC

Vista de la pantalla completa en 1080i Vista detalle de la imagen anterior

Muestra de imágenes con gran movimiento, en la izquierda una persona acaba de zambullirse, en la derecha un movimiento muy rápido de cámara borronea el fondo, pero el agua se ve absolutamente nítida.

Detalle de textos en definición estándar (480i) Los mismos en alta definición (1080i)

La regla permite apreciar que tiene unos 2 cm. de altura (estamos mirando la pantalla a 20cm).

Definición mejorada de 720p detalle de alta definición

Vista general de la pantalla y vista detalle de los títulos en 1080i.

Aquí se aprecia la vista general de una escena de playa.

En las vistas de abajo se aprecia una vista detalle

del paracaídas unos instantes después.

En 1080i hasta se logra leer la marca Bacardí en la tela del paracaídas y se ve la nitidez de sus limites contra el azul del mar. En resolución 720p esta muy borroneado y no se puede leer nada. Ambas fotografías tomadas con la cámara en 4Mp.

Señal de la salida Y del decodificador, tomada con Osciloscopio Tektronix 2235 A

Barrido Vertical - 2ms /división (1080i) Barrido Horizontal - 5us /división (1080i)

Barrido horizontal - 5us /división (720p) Barrido Vertical – 2ms /división (720p)

Títulos a 720p Títulos a 1080i

Vista de una toma para apreciar el contraste y los brillantes colores

Para comparación: Isotipo del Canal 13 vista detalle del Titanic yéndose...
